H20 Kiriş Taşıma Kapasitesi Nasıl Hesaplanır? (Formüllü Teknik Anlatım)
“ H20 kiriş taşıma kapasitesi nasıl hesaplanır? ” sorusu, döşeme ve perde kalıp sistemlerinde güvenli kurulumun temelini oluşturur.
Şantiyede çoğu problem, kiriş “kırıldığı” için değil; kapasite sınırlarına yaklaşıldığı hâlde bunun fark edilmemesi, sehim limitlerinin aşılması veya mesnet aralıklarının büyütülmesi nedeniyle ortaya çıkar.
Bu nedenle H20 ahşap kiriş hesabı yapılırken iki ana kontrol birlikte düşünülmelidir:
- Dayanım (strength) kontrolü: Kiriş kırılmadan/hasar almadan yükü taşıyabiliyor mu?
- Kullanılabilirlik (serviceability) kontrolü: Sehim limitleri (L/300–L/400–L/500) aşılmıyor mu?
Bu makalede H20 ahşap kiriş (H20 kiriş) için en yaygın kabul gören basit mesnetli kiriş yaklaşımıyla, formüllü bir hesap akışı hakkında bilgilendirme yapacağız.
Not: Buradaki formüller mühendislik eğitiminde kullanılan standart kiriş teorisine dayanır. Gerçek projede üretici teknik föyündeki karakteristik değerler, güvenlik katsayıları ve yerel yönetmelikler esas alınmalıdır.
1) Ön Bilgiler: H20 Kiriş Ne Taşır?

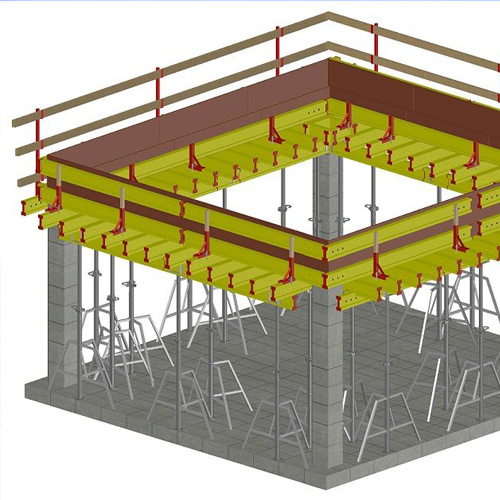

Kalıp kiriş sistemi içinde H20 kirişler genellikle aşağıdaki yükleri taşır:
- Taze beton ağırlığı (kN/m²)
- Donatı ağırlığı (kN/m²)
- Kalıp kaplaması ve yardımcı elemanlar (kN/m²)
- İşçilik / ekipman / dinamik etkiler (kN/m²)
Bu yüklerin toplamını “alan yükü” gibi düşünebilirsin:
p (kN/m²) = p_beton + p_donatı + p_kalıp + p_hareketli
Ardından bu alan yükünü, H20 kiriş başına düşen “çizgisel yüke” (kN/m) çevirmek gerekir.
2) Alan Yükünden Çizgisel Yüke Geçiş (kN/m)
Bir H20 kirişin taşıdığı yük, kirişin etkilediği şerit genişliğiyle ilişkilidir. Eğer kirişler arası aks aralığı s (m) ise, bir kirişin üzerine gelen çizgisel yük yaklaşık:
q (kN/m) = p (kN/m²) × s (m)
Örnek mantık: Döşeme kalıbında ikincil H20 kirişler 0,50 m aksla diziliyorsa, 1 m uzunluktaki bir kiriş parçası 0,50 m genişliğinde bir şerit alanın yükünü taşır.
3) Statik Sistem: Basit Mesnetli Kiriş Varsayımı
H20 kirişler pratikte çoğunlukla iki mesnet arasında çalışır. En yaygın varsayım:
- Kiriş basit mesnetli
- Yük eşit yayılı yük (q)
Bu durumda temel iç kuvvetler:
M_max = q · L² / 8 (maksimum eğilme momenti, orta noktada)
V_max = q · L / 2 (maksimum kesme kuvveti, mesnette)
Burada:
- L = mesnetler arası açıklık (m)
- q = çizgisel yayılı yük (kN/m)
Bu iki formül, “H20 kiriş taşıma kapasitesi” hesabının çekirdeğidir.
4) Eğilme Dayanımı Kontrolü (Moment Kontrolü)
Kirişin moment kapasitesi, üreticinin verdiği karakteristik eğilme dayanımına bağlıdır. Teoride, kesit dayanımından:
- M_Rd = f_md · W
- f_md: tasarım eğilme gerilmesi (N/mm² veya MPa)
- W: kesit dayanım modülü (mm³)
Ancak H20 ahşap kirişlerde (I kesit) W ve malzeme değerleri üreticiye göre değişir. Bu yüzden sahada en sağlıklı yol:
Üretici teknik dokümanında verilen izin verilen moment değerini (M_allow veya M_Rd) almak
Hesaplanan M_max ile karşılaştırmaktır.
Kriter:
- M_max ≤ M_allow
Eğer M_max büyükse iki çözüm vardır:
- Açıklığı (L) küçültmek (mesnet sayısını artırmak)
- Kiriş aks aralığını (s) küçültmek (q düşer)
5) Kesme Dayanımı Kontrolü (V Kontrolü)
Aynı şekilde kesme kontrolü:
- V_max ≤ V_allow
Kalıp uygulamalarında çoğu zaman moment (ve özellikle sehim) daha kritik çıksa da, mesnet bölgelerinde yüksek kesme oluşuyorsa bu kontrol ihmal edilmemelidir.
6) Sehim Hesabı (Kalıpta Genellikle En Kritik Kısım)
H20 kirişlerde “taşıyor ama dalga yaptı” problemi çoğunlukla sehimden gelir. Basit mesnetli ve yayılı yüklü kiriş için maksimum sehim :
- δ_max = (5 · q · L⁴) / (384 · E · I)
- E: elastisite modülü (N/mm²)
- I: atalet momenti (mm⁴)
Yine H20 kirişlerde E ve I üreticiye göre değişir; bu nedenle teknik föy değerleri kullanılmalıdır.
Sehim limitleri (sık kullanılan pratik eşikler):
- Standart döşeme kalıpları: δ_max ≤ L/300
- Daha iyi yüzey / hassas işlerde: δ_max ≤ L/400
- Mimari beton / yüksek hassasiyet: δ_max ≤ L/500
Sehim hesabında dikkat: Açıklık L dördüncü kuvvetle etkiler (L⁴). Küçük bir açıklık artışı bile sehmi dramatik büyütür. Bu yüzden H20 kiriş taşıma kapasitesi hesabında sehim çoğu zaman belirleyici olur.
7) Güvenlik Katsayıları ve Şantiye Gerçekleri
Kalıp kiriş sistemi geçici olsa da risk yüksektir. Hesaplarda:
- Dinamik etkiler (pompa, vibrasyon, döküm hızı)
- Lokal yük birikmeleri
- Malzeme değişkenliği ve kullanım yıpranması
mutlaka emniyetli şekilde ele alınmalıdır. Ayrıca kirişlerin tekrar kullanımında:
- kalıcı sehim,
- çatlak,
- flanş/gövde hasarı
varsa kapasite hesabı yapsan bile o kiriş sistemden ayrılmalıdır.
8) Kingbeam / Kingwood Notu (Teknik Uygunluk)
H20 kirişlerde formüllü hesapların sahada işe yaraması için en kritik şart, kirişin teknik değerlerinin tutarlı olmasıdır.
Kingwood üretim disipliniyle standardize edilen H20 ahşap kirişler ve Kingbeam sistem yaklaşımı, açıklık–yük–sehim planlamasının projeden projeye aynı mantıkla yapılabilmesini hedefler.
Bu da “hesap ile saha performansının” birbirine daha yakın olmasını sağlar.
H20 Kiriş Taşıma Kapasitesi Nasıl Hesaplanır ?; Sonuç Olarak
“H20 kiriş taşıma kapasitesi nasıl hesaplanır?” sorusunun özeti şudur:
- Alan yükünü belirle: p (kN/m²)
- Kiriş aksına göre çizgisel yüke çevir: q = p·s (kN/m)
- Moment ve kesmeyi bul: M_max = qL²/8, V_max = qL/2
- Üretici izin verilen değerlerle karşılaştır: M_max ≤ M_allow, V_max ≤ V_allow
- Sehim kontrolünü yap: δ_max = 5qL⁴/(384EI) ve L/300–L/500 limitlerine uy
İnşaatlık tahta kiriş gibi aramalar yaparak yada H20 Ahşap Kiriş Taşıma Kapasitesi Nasıl Hesaplanır ? gibi kelimeleri internet kaynaklarında aratarak daha detaylı anlatımlar bulabilir yada ilgili üniversitelerdeki kütüphanelerden daha detaylı kaynaklara ulaşabilirsiniz.
